Как правильно соединить/удлинить антенный кабель

Сложность
Легко
Время
5 минут
Расходы
20 рублей

2 отрезка TV кабеля легко соединяются через специальный коннектор, который называется F-соединение. Как это делать расскажем ниже.

Инструменты
Пассатижи
Строительный нож
Материалы
F разъемы накручивающиеся
2 шт.
F коннектор
1 шт.
Как правильно соединить/удлинить антенный кабель
Шаг 1 из 9

Отступаем порядка 1 см от края кабеля и аккуратно срезаем оболочку. При этом важно не повредить внутренние плетения.

Как правильно соединить/удлинить антенный кабель
Шаг 2 из 9

Теперь нужно распрямить волоски внешней обмотки и равномерно загнуть их на изоляцию.

Как правильно соединить/удлинить антенный кабель
Шаг 3 из 9

Далее идёт слой фольги. Он бывает скрученный и спаянный. В первом случае ищем край скрутки, раскрываем её и загибаем поверх волосков.

Как правильно соединить/удлинить антенный кабель
Шаг 4 из 9

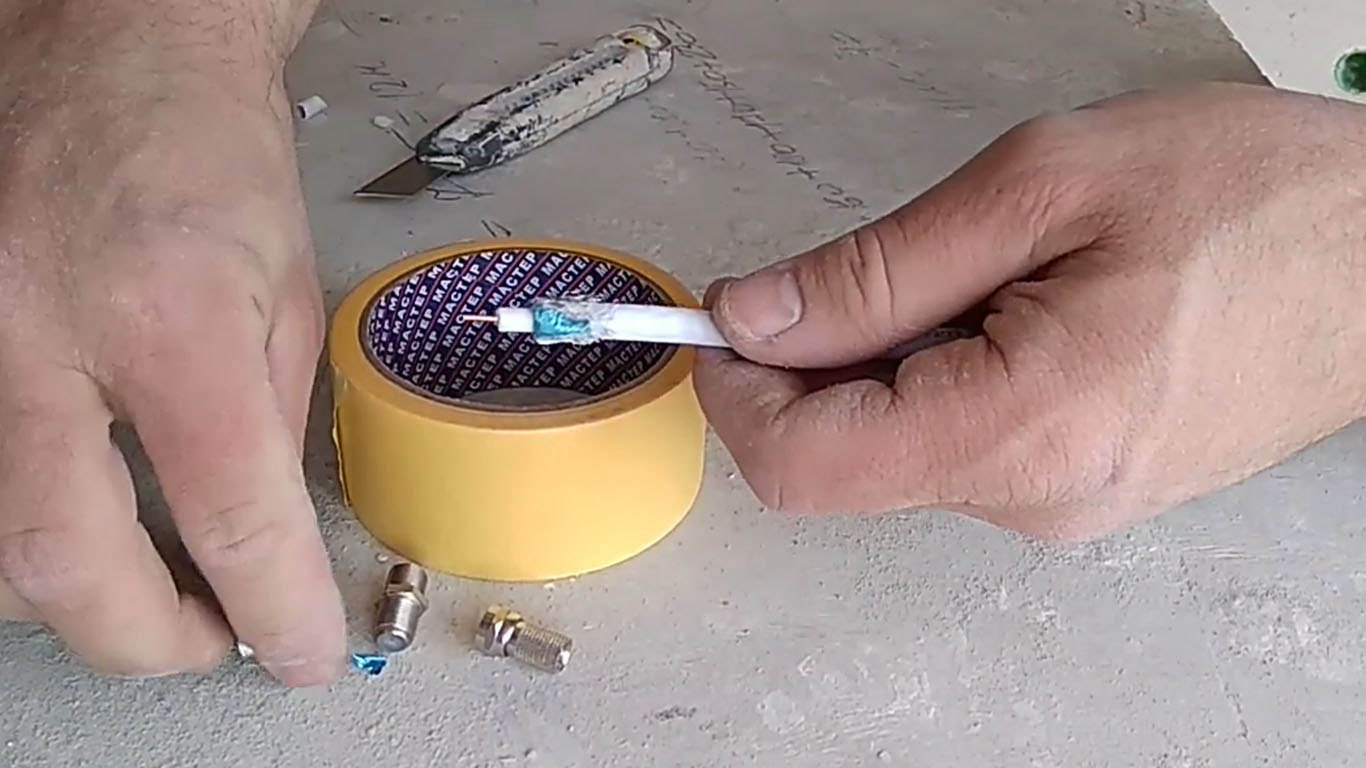

Затем бережно удаляем следующий изолирующий слой на расстоянии около 3мм от края, и оголяем центральную жилу.

Как правильно соединить/удлинить антенный кабель
Шаг 5 из 9

Теперь берём разъем и натягиваем на кабель.

Как правильно соединить/удлинить антенный кабель
Шаг 6 из 9

Кабели бывают разного диаметра, поэтому накручивать бывает сложно. Немного облегчить процесс может использование плоскогубцев.

Как правильно соединить/удлинить антенный кабель
Шаг 7 из 9

В результате изолирующий материал подходит к основанию, а жила выпирает всего лишь на 1-2мм от края шайбы.

Важно отследить, чтобы ни один из усиков не вылез возле сердцевины кабеля. Иначе будут помехи.

Как правильно соединить/удлинить антенный кабель
Шаг 8 из 9

Накручиваем коннектор.

Как правильно соединить/удлинить антенный кабель
Шаг 9 из 9

Остаётся только по аналогии подготовить второй кабель и соединить их между собой.

Как правильно соединить/удлинить антенный кабель
Видео

Автор: канал YouTube Ремонт квартир в Одессе. 097-482-51-24
